 ■ライトスタンドLED

ライトスタンド



ライトスタンドLED コンパクトタイプ



嵯峨電機工業のライトスタンドコンパクトタイプは、工場内の作業用補助照明や、検査ラインの照明など様々な場所を明るく照らします。

また、演色性の高いLEDを使用してたタイプもありますので、塗装時のスポット照明や、加工品の検査・点検用、外観の目視検査用としてお使いいただけます。

●ライトスタンドの目視検査方法についてはこちらを参照してください。

※この製品は、お客様組み立てとなります。

JLS-272


特長


コンパクトで軽量で器具の取り回しが容易です。



演色性の高いLED(Ra95)を採用しているタイプもあります。

(JLS-LED14-Ra、JLS-LED14-Rx)

非常に明るく自然光に近い色を再現することが出来ます。



また、高演色のタイプには、太陽光に近い波長のLEDを採用しているタイプもあります。

(JLS-LED14-Rx)

演色性は、高演色型クラス4(型式の最後に“-Ra”の付くものはクラス3)。

色検査等に最適です。

●演色性の説明についてはこちらを参照してください。



クリアホワイト色や電球色での生産も可能です。

●くわしくはこちらを参照してください。

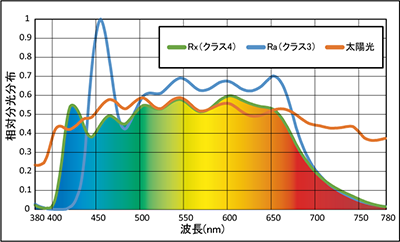

発光スペクトラム比較

照度(lx)
型式 距離(m)
0.3 0.5 1 2 3 4 5
JLS-LED14 3970 1540 450 125 65 40 25
JLS-LED14-Ra 3290 1270 370 100 50 30 20
JLS-LED14-Rx 2650 1030 305 90 45 28 18





照明部は、作業や場所に応じて、自在に動かすことができます。

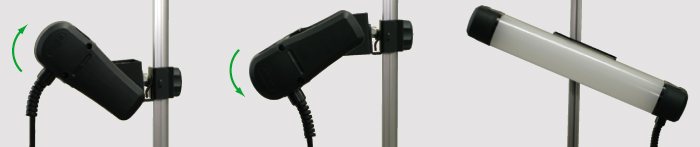

ライト調整

照明部上に回転 / 照明部下に回転 / 照明部を回転

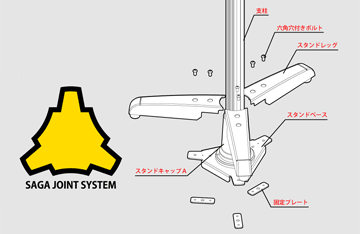

スタンド部はサガジョイントシステムを採用。



アルミパイプを中心に、多数の共通部品を取り揃えていますので、軽微な変更や、特殊な仕様にも対応することができます。



また、組み立てはもちろん、分解→再組立も容易にできますので、使用場所の移動や保管に適しています。

SAGA JOINT SYSTEM



用途


工場内の補助照明

機械廻りの補助照明
自動車などのボディの歪みチェック検査照明
自動車ボディ補修時の塗装肌目チェック検査照明

その他、様々な用途に使用できます

美術品修復時の作業用照明

収蔵美術品点検時の検査照明
撮影現場の補助照明

各種外観の目視検査用照明として

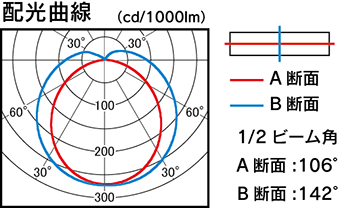

配光曲線(cd/1000lm)





仕様

型式

JLS-LED14

JLS-LED14-Ra JLS-LED14-Rx

定格電圧

AC100V

定格周波数

50Hz / 60Hz

定格消費電力

15W

全光束 1580lm 1350lm
色温度 5000K
演色性評価数 Ra80 Ra95(高演色型クラス3) Ra95(高演色型クラス4)

使用場所

屋内

使用温度

0〜40℃

寸法

W395mm×D57.7mm×H191mm(ライト部) W451mm×D474mm×H1038mm(スタンド部)

重量

1.4kg(ライト部)、1.8kg(スタンド部)

コード長

5.0m

標準価格

※\73,800(税込価格※\81,180)

※\83,800(税込価格※\92,180)

※\83,800(税込価格※\92,180)

※本仕様は改良のため予告なく変更することがあります。
