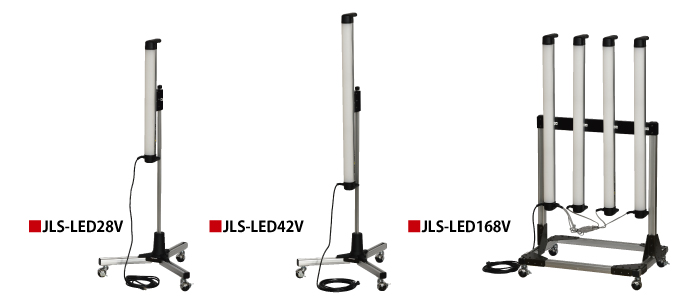

■ライトスタンドLED |
|
ライトスタンドLED 縦型タイプ 嵯峨電機工業のライトスタンドコンパクトタイプは、工場内の作業用補助照明や、検査ラインの照明など様々な場所を明るく照らします。 また、演色性の高いLEDを使用してたタイプもありますので、塗装時のスポット照明や、加工品の検査・点検用、外観の目視検査用としてお使いいただけます。 ●ライトスタンドの目視検査方法についてはこちらを参照してください。 ※この製品は、お客様組み立てとなります。 |
|
|
|
特長 |
|
|
■コンパクトで軽量で器具の取り回しが容易です。
■演色性の高いLED（Ra95）を採用しているタイプもあります。 （型式の最後に“-Ra”または“-Rx”） 非常に明るく自然光に近い色を再現することが出来ます。
■また、高演色のタイプには、太陽光に近い波長のLEDを採用しているタイプもあります。 （型式の最後に“-Rx”） 演色性は、高演色型クラス４（型式の最後に“-Ra”の付くものはクラス3）。 色検査等に最適です。 ●演色性の説明についてはこちらを参照してください。
■クリアホワイト色や電球色での生産も可能です。 ●くわしくはこちらを参照してください。
|
 |

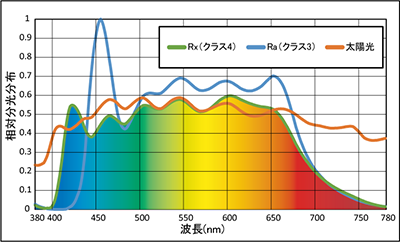

| 発光スペクトラム比較 | |
| 照度(ｌｘ） | |
| 型式 | 距離（m） | ||||||
| 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | |
| JLS-LED28V | 5900 | 2710 | 865 | 260 | 130 | 80 | 50 |
| JLS-LED28V-Ra | 4920 | 2250 | 720 | 215 | 110 | 65 | 45 |
| JLS-LED28V-Rx | 4020 | 1840 | 600 | 180 | 92 | 57 | 37 |
| JLS-LED42V | 6570 | 3450 | 1245 | 395 | 200 | 120 | 80 |
| JLS-LED42V-Ra | 5360 | 2830 | 1020 | 325 | 160 | 100 | 65 |
| JLS-LED42V-Rx | 4500 | 2330 | 860 | 270 | 140 | 87 | 57 |
| JLS-LED168V | 18380 | 11650 | 4770 | 1555 | 810 | 505 | 340 |
| JLS-LED168V-Ra | 15220 | 9640 | 3930 | 1285 | 665 | 415 | 280 |
| JLS-LED168V-Rx | 12600 | 8100 | 3240 | 1060 | 555 | 350 | 235 |
|
|

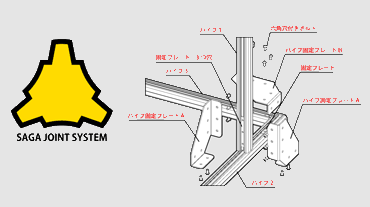

■スタンド部はサガジョイントシステムを採用。 |
|
アルミパイプを中心に、多数の共通部品を取り揃えていますので、軽微な変更や、特殊な仕様にも対応することができます。 また、組み立てはもちろん、分解→再組立も容易にできますので、使用場所の移動や保管に適しています。 |
 |
キャスターの特注品対応可能 標準のキャスター（φ50mm）より径の大きいキャスター（φ75mm）でも生産可能です。 また、これ以外にも特注品対応できることもありますので、ご相談ください。 |
||
標準キャスター（φ50mm） |
特注品キャスター（φ75mm） |
|
用途 |
|
●工場内の補助照明 ●機械廻りの補助照明 ●その他、様々な用途に使用できます |
●美術品修復時の作業用照明 ●収蔵美術品点検時の検査照明 ●各種外観の目視検査用照明として |
|
|
|

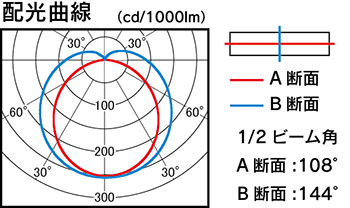

配光曲線（cd/1000lm） |
|
|
|
|
| JLS-LED28 | JLS-LED42 |
仕様 |
|
型式 |
JLS-LED28V |
JLS-LED28V-Ra | JLS-LED28V-Rx |
定格電圧 |
AC100V |
||
定格周波数 |
50Hz / 60Hz |
||
定格消費電力 |
30W |
||
| 全光束 | 3420lm | 2800lm | 2430lm |
| 色温度 | 5000K | ||
| 演色性評価数 | Ra80 | Ra95（高演色型クラス3） | Ra95（高演色型クラス４） |
|
使用場所 |
屋内 |
||
|
使用温度 |
0〜40℃ |
||
|
寸法 |
W58mm×D136mm×H696mm（ライト部）W561mm×D591mm×H1109mm（スタンド部） |
||
|
重量 |
1.5kg(ライト部）、3.3kg(スタンド部） |
||
|
コード長 |
5.0m |
||
|
標準価格 |
※\122,000(税込価格※\134,200) |
※\142,000(税込価格※\156,200) |
※\142,000(税込価格※\156,200) |
型式 |
JLS-LED42V |
JLS-LED42V-Ra | JLS-LED42V-Rx |
定格電圧 |
AC100V |
||
定格周波数 |
50Hz / 60Hz |
||
定格消費電力 |
44W |
||
| 全光束 | 5250lm | 4390lm | 3720lm |
| 色温度 | 5000K | ||
| 演色性評価数 | Ra80 | Ra95（高演色型クラス3） | Ra95（高演色型クラス４） |
使用場所 |
屋内 |
||
使用温度 |
0〜40℃ |
||
寸法 |
W58mm×D136mm×H996mm（ライト部）W561mm×D591mm×H1109mm（スタンド部） |
||
重量 |
1.8kg(ライト部）、3.3kg(スタンド部） |
||
コード長 |
5.0m |
||
標準価格 |
※\132,000(税込価格※\145,200) |
※\162,000(税込価格※\178,200) | ※\162,000(税込価格※\178,200) |
型式 |
JLS-LED168V |
JLS-LED168V-Ra | JLS-LED168V-Rx |
定格電圧 |
AC100V |
||
定格周波数 |
50Hz / 60Hz |
||
定格消費電力 |
176W |
||
| 全光束 | 5250lm×4 | 4390lm×4 | 3720lm×4 |
| 色温度 | 5000K | ||
| 演色性評価数 | Ra80 | Ra95（高演色型クラス3） | Ra95（高演色型クラス４） |
使用場所 |
屋内 |
||
使用温度 |
0〜40℃ |
||
寸法 |
W712mm×D512mm×H1327mm |
||
重量 |
15.6kg |
||
コード長 |
5.0m |
||
標準価格 |
※\448,000(税込価格※\492,800) |
※\568,000(税込価格※\624,800) | ※\568,000(税込価格※\624,800) |
※本仕様は改良のため予告なく変更することがあります。 |
|
|
|
|
