　■ストロングライトLED　SL-LED7R / SL-LED14R / SL-LED21R

スリムLEDタイプ

細い補助照明

パイプ部分はφ30mm、最大部分φ34mmと細いので、狭いくぼみにも取り付けられます。

長さは3種類

設置する場所や用途に応じて、3つの長さから選べます。

自動車用リフトや、簡易テントの設置用照明、各種工場や作業時の補助照明、外観の目視検査用照明など、幅広くご利用いただけます。

上から、SL-LED7R、SL-LED14R、SL-LED21R


特長

狭い部分にも設置可能パイプ部分はφ30mm、最大部分はφ34mmと細く、これまで設置できなかった狭い場所でも使用できます。	狭い場所への取付例

防塵・防滴IP66 水のかかる場所や、ホコリや切削物の飛びかうような場所で使用するのに最適です。保護等級の説明はこちらをご覧ください。	IPX6試験の様子

外筒は耐薬品仕様耐薬品性外筒仕様で、溶剤やアルカリ性洗剤等で拭き取っても割れたりしません。	耐薬品性外筒

十分な明るさ器具はコンパクトですが、蛍光灯の器具と比べて明るく、くっきりとしているので、作業がしやすいです。	左：SL-LED21R、右：SL-40PA

照度(ｌｘ）

型式	距離（m）
型式	0.3	0.5	1	2	3	4	5
SL-LED7R	2200	875	235	65	30	20	15
SL-LED14R	3400	1585	480	135	70	40	30
SL-LED21R	4150	2030	710	220	110	70	45



取付用ホルダーが付属標準付属品として取付用ホルダー（H-30)が2個付いていますので、ネジなどで固定し、平面に取付けることができます。	取付用ホルダー

連結仕様連結タイプならSL-LED7R-FAは20台、SL-LED14R-FAは15台、SL-LE21R-FAは10台まで連結でき、個々にコンセントに差し込まなくても良いので、複数台を使用する際に便利です。連結の末端に使用するライトに出力コードが必要ない場合は型式の末尾に「-E」がついたものを選択してください。（防水プラグ仕様になります。）入力側（防水プラグ側）コードの長さは、変更可能です。各営業担当へご相談して下さい。	SL-LED7R-FA



特殊仕様も可能スイッチなし取り付けられるリフトや機械に別途スイッチを設けられる場合、スイッチなしでの生産も可能です。 200～220V仕様入力電源単相200～200Vでの生産も可能です。　特殊仕様も可能高演色LEDタイプや、ケーブル、プラグ等の変更高演色LEDやクリアホワイト色・電球色などのLEDを使用したものや、コード長の変更など、特殊仕様もお受けしています。 ●演色性の説明についてはこちらを参照してください。 ●クリアホワイト色・電球色についてはこちらを参照してください。詳しくは弊社まで連絡ください。

用途



自動車検査用リフトの設置例	自動車の足まわりの照射イメージ	仮設テントの使用例


倉庫や暗所の補助照明として	ガーデニングやBBQ等の夜間照明として	検査用の照明として

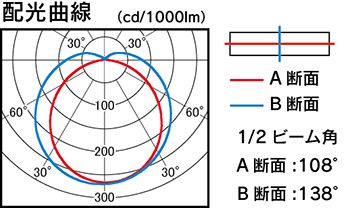

配光曲線（cd/1000lm）



SL-LED7R	SL-LED14R

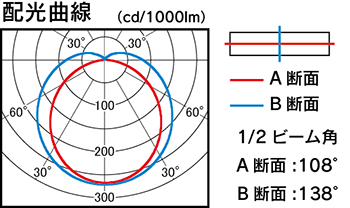

SL-LED21R



仕様

型式	SL-LED7R	SL-LED14R	SL-LED21R
電源	AC100V
周波数	50Hz / 60Hz
消費電力	8W	15W	22W
光源	LED
全光束	820lm	1750lm	2690lm
色温度	5000K
演色評価数	Ra80
寸法	φ34mm×368mm	φ34mm×668mm	φ34mm×968mm
重量	525g	630g	750g
コード長	5.0m
付属品	取付用ホルダー（2個）
標準価格	※¥26,000(税込価格※¥28,600)	※¥32,000(税込価格※¥35,200)	※¥38,000(税込価格※¥41,800)

スイッチなし
型式	SL-LED7R-N	SL-LED14R-N	SL-LED21R-N
電源	AC100V
周波数	50Hz / 60Hz
消費電力	8W	15W	22W
光源	LED
全光束	820lm	1750lm	2690lm
色温度	5000K
演色評価数	Ra80
寸法	φ34mm×368mm	φ34mm×668mm	φ34mm×968mm
重量	525g	630g	750g
コード長	5.0m
付属品	取付用ホルダー（2個）
標準価格	※¥25,000(税込価格※¥27,500)	※¥31,000(税込価格※¥34,100)	※¥37,000(税込価格※¥40,700)

連結タイプ
型式	SL-LED7R-FA	SL-LED14R-FA	SL-LED21R-FA
電源	AC100V
周波数	50Hz / 60Hz
消費電力	8W	15W	22W
光源	LED
全光束	820lm	1750lm	2690lm
色温度	5000K
演色評価数	Ra80
寸法	φ34mm×368mm	φ34mm×668mm	φ34mm×968mm
重量	790g	905g	1015g
コード長	入力側5.0m、出力側0.2m
付属品	取付用ホルダー（2個）
標準価格	※¥30,000(税込価格※¥33,000)	※¥36,000(税込価格※¥39,600)	※¥42,000(税込価格※¥46,200)

連結タイプ末端用
型式	SL-LED7R-E	SL-LED14R-E	SL-LED21R-E
電源	AC100V
周波数	50Hz / 60Hz
消費電力	8W	15W	22W
光源	LED
全光束	820lm	1750lm	2690lm
色温度	5000K
演色評価数	Ra80
寸法	φ34mm×368mm	φ34mm×668mm	φ34mm×968mm
重量	725g	830g	950g
コード長	5.0m
付属品	取付用ホルダー（2個）
標準価格	※¥28,000(税込価格※¥30,800)	※¥34,000(税込価格※¥37,400)	※¥40,000(税込価格※¥44,000)

連結タイプ末端用スイッチなし
型式	SL-LED7R-N-E	SL-LED14R-N-E	SL-LED21R-N-E
電源	AC100V
周波数	50Hz / 60Hz
消費電力	8W	15W	22W
光源	LED
全光束	820lm	1750lm	2690lm
色温度	5000K
演色評価数	Ra80
寸法	φ34mm×368mm	φ34mm×668mm	φ34mm×968mm
重量	725g	830g	950g
コード長	5.0m
付属品	取付用ホルダー（2個）
標準価格	※¥27,000(税込価格※¥29,700)	※¥33,000(税込価格※¥36,300)	※¥39,000(税込価格※¥42,900)

※本仕様は改良のため予告なく変更することがあります。


オプション
多彩なオプション類で作業も容易に行なえます。 ※固定にはホルダーを2個使用してください。
取付用ホルダー　H-30 ¥1,000(税込価格¥1,100) ネジ等で固定し、壁面などにライトを固定することができます。			マグネットホルダー　MH-30 ¥1,800(税込価格¥1,980) マグネットで、鉄の面に固定することができます。

マグネットホルダー　MH-30N ¥2,200(税込価格¥2,420) マグネットで、鉄の面に固定することができます。			フレキシブルマグネットホルダー FMH-30 ¥7,200(税込価格¥7,920) マグネットで取り付け、照射方向を自在に変えられます。

フックホルダー　FH-30Y ¥4,000(税込価格¥4,400) パイプなどに引掛けて使用できます。（2個1セット）

アームスタンド　SL-30ZA ※¥20,800(税込価格※¥22,880) テーブル等に固定し、好きな位置で照明を固定できます。以下の機種では使用できません SL-LED14R（※）、SL-LED21R（※） ※スイッチなし、連結タイプなども含む			縦型スタンド　JVS-20L ※¥22,800(税込価格※¥25,080) 縦型スタンド　JVS-40L ※¥31,800(税込価格※¥34,980) 軽量・コンパクトなため移動も容易です。場所をとらないので、狭いところでの使用も可能です。 JVS-20Lはゴム足付き、JVS-40Lはキャスター付きです。
