 ■ライトスタンドLED

ライトスタンド



ライトスタンドLED 大型照明タイプ



嵯峨電機工業のライトスタンドは、車両などの大きな塗装面のチェック等としてお使いいただけます。

また、工場内の作業用補助照明や、検査ラインの外観の目視検査用照明など様々な場所を明るく照らします。

●ライトスタンドの目視検査方法についてはこちらを参照してください。

※この製品は、お客様組み立てとなります。

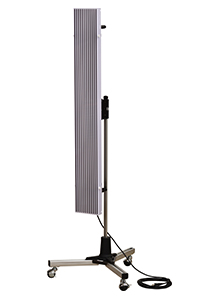

JLS-LED168


特長


コンパクトで軽量で器具の取り回しが容易です。



演色性の高いLED(Ra95)を採用しているタイプもあります。

(型式の最後に“-Ra”または“-Rx”)

非常に明るく自然光に近い色を再現することが出来ます。



また、高演色のタイプには、太陽光に近い波長のLEDを採用しているタイプもあります。

(型式の最後に“-Rx”)

演色性は、高演色型クラス4(型式の最後に“-Ra”の付くものはクラス3)。

色検査等に最適です。

●演色性の説明についてはこちらを参照してください。



クリアホワイト色や電球色での生産も可能です。

●くわしくはこちらを参照してください。

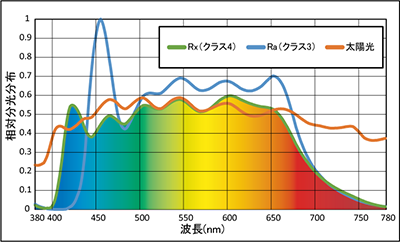

発光スペクトル比較

照度(lx、地上より1mの高さで測定)
型式 距離(m)
0.3 0.5 1 2 3 4 5
JLS-LED168 4590 3800 2490 1170 670 440 305
JLS-LED168-Ra 3740 3120 2050 970 555 360 250
JLS-LED168-Rx 3050 2540 1660 800 465 300 210






最下部の照明は、作業や場所に応じて、自在に動かすことができます。





角度調整

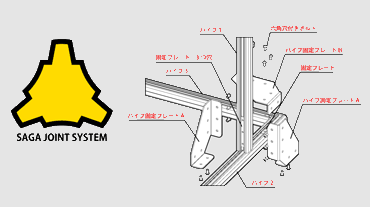

スタンド部はサガジョイントシステムを採用。



アルミパイプを中心に、多数の共通部品を取り揃えていますので、軽微な変更や、特殊な仕様にも対応することができます。

また、組み立てはもちろん、分解→再組立も容易にできますので、使用場所の移動や保管に適しています。

SAGA JOINT SYSTEM


キャスターの特注品対応可能

標準のキャスター(φ50mm)より径の大きいキャスター(φ75mm)でも生産可能です。

また、これ以外にも特注品対応できることもありますので、ご相談ください。

Ra65

 標準キャスター(φ50mm)



Ra95

 特注品キャスター(φ75mm)




用途


工場内の補助照明

機械廻りの補助照明
自動車などのボディの歪みチェック検査照明
自動車ボディ補修時の塗装肌目チェック検査照明

その他、様々な用途に使用できます

美術品修復時の作業用照明

収蔵美術品点検時の検査照明
撮影現場の補助照明

各種外観の目視検査用照明として




仕様

型式

JLS-LED168

JLS-LED168-Ra JLS-LED168-Rx

定格電圧

AC100V

定格周波数

50Hz / 60Hz

定格消費電力

176W

全光束 5250lm×4 4390lm×4 3720lm×4
色温度 5000K
演色性評価数 Ra80 Ra95(高演色型クラス3) Ra95(高演色型クラス4)

使用場所

屋内

使用温度

0〜40℃

寸法

W996mm×D758mm×H1843mm

重量

19.2kg

コード長

5.0m

標準価格

※¥468,000(税込価格※¥514,800)

※¥588,000(税込価格※¥646,800)

※¥588,000(税込価格※¥646,800)

※本仕様は改良のため予告なく変更することがあります。
